Utendørs optisk mottaker

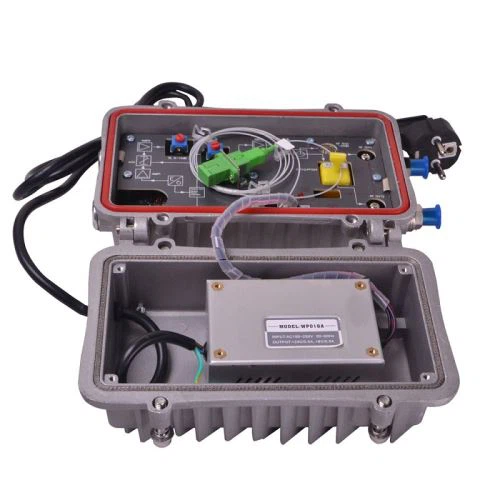

SR812S Utendørs optisk mottaker
Produktoversikt
SR812S Utendørs optiske mottakereer vår Universal CATV -nettverksoptiske mottaker med nettverksadministrasjonstransponder. Pre - amp vedtar alle - Gaas MMIC Amplify og Post - amp vedtar GaAs Power Double Amplify -modul. Optimalisert kretsdesign, kombinert med vår Years Professional RF -designopplevelse, oppnår utstyret høy ytelsesindeks. Det er en ideell modell for CATV -nettverk.
Funksjoner
● Høy respons pin fotoelektrisk konverteringsrør, 1G båndbredde design.
● Demping og utjevning kan kontinuerlig justerbar knottype eller innsats type. (Valgfritt)
● Strømdoblerutgang, høy forsterkning og lav forvrengning.
● Optisk AGC-kontroll, når inngangsoptisk effektområde er －7- ＋ 2dBm, er utgangsnivået i utgangspunktet uendret.
● Valgfritt nettverkstransponder, støtte NMS Network Management System.
Teknikkparametere
|
Punkt |
Enhet |
IType |
IiType |
IiiType |
ⅣType |
|
Optiske parametere |
|||||
|
Optisk AGC -område |
DBM |
-7 ~ +2 |
|||
|
Optisk returtap |
db |
>45 |
|||
|
Optisk mottakende bølgelengde |
nm |
1100 ~ 1600 |
|||
|
Optisk kontakttype |
FC/APC, SC/APC eller spesifisert av brukeren |
||||
|
Fibertype |
Enkeltmodus |
||||
|
RF -parametere |
|||||
|
Frekvensområde |
MHz |
45~862/1003 |
|||
|
Flathet i band |
db |
±0.75 |
|||
|
Utgangstap |
db |
Større enn eller lik 14 |
|||
|
Nominell utgangsnivå |
DBμV |
Større enn eller lik 102 |
Større enn eller lik 102 |
Større enn eller lik 104 |
Større enn eller lik 108 |
|
Maks utgangsnivå |
DBμV |
Større enn eller lik 102 |
Større enn eller lik 102 |
Større enn eller lik 104 |
Større enn eller lik 118 |
|
Eq |
db |
0-15 justerbar |
Fast EQ Instater |
||
|
ATT |
db |
0-15 justerbar |
Fast ATT -innsats |
||
|
C/N |
db |
Større enn eller lik 51 |
84 Channel Pal - d Analog signal -2DBM Motta optisk kraft nominell utgangsnivå, 8Dbequalization |
||
|
C/CTB |
db |
Større enn eller lik 65 |
|||
|
C/CSO |
db |
Større enn eller lik 60 |
|||
|
Generisk karakteristisk |
|||||
|
Strømspenning |
V |
AC (110 ~ 240) V eller AC (35 ~ 90) V. |
|||
|
Utgangsimpedans |
Ω |
75 |
|||
|
Driftstemperatur |
grad |
-40~60 |
|||
|
Strømforbruk |
Va |
Mindre enn eller lik 15 |
|||
|
Dimensjon |
mm |
185(L)╳ 140(W)╳ 91(H) |
|||
Strukturdiagram over SR812S utendørs optisk mottaker
|
1. Optisk fiberinngang |
|
2. Optisk fiberflens |
|
Justerbar ekv |
|
Justerbar att |
|
5. -20 DB RF Testport |
|
6. Utgangskran eller splitter |
|
7. RF -utgang 1 |
|
8. RF -utgang 2 |
|
9. Power - pass inserter 1 |
|
10. Power - pass inserter 2 |
|
11. Hovedtavlekraftgrensesnitt |
|
12. Strømindikator |
|
13. Optisk kraftindikator |
|
14. AC60V og AC220V konverteringsinnsats |
|
15. AC60V Strøminngang |
|
Data -grensesnitt |
FAQ
1. Hva er betalingsbetingelsene?
Vanligvis godtar vi T/T, Paypal, Western Union og Alibaba Trade Assurance. Du kan velge betalingsbetingelsene som er mest praktisk for deg.
2. Hva med ledetiden?
Vanligvis, hvis det er lager, sender vi varene innen 3 ~ 5 virkedager etter at innskuddet er bekreftet. Hvis den er utsolgt, avhenger ledetiden.
3. Hva med frakt?
Når pakken er liten, velger vi normalt FedEx, DHL, TNT, UPS og så videre. Mens for varene med tung vekt og stort volum, vil luft- eller havforsendelse anbefales.
4.Hvordan kan jeg legge inn en bestilling?
(1) Forhandling bør avtales prisene og spesifikasjonene til produktene.
(2) Da vil en Proforma -faktura bli sendt for bekreftelse.
(3) Innskuddet kan gjøres i henhold til Proforma -fakturaen.
(4) Produksjonen vil bli startet så snart betalingen er bekreftet av banken vår.
(5) Varer vil bli sendt ut innen avtalt leveringsfrist. Og sporingsnummer vil bli informert.
